在k8s集群中，我們希望當應用負載過大的時候，可以對應用進行自動擴容，提升pod的副本數來應對大量的流量，當負載小的時候可以對應用進行自動縮容，以避免資源浪費，這個時候就需要給應用做一個HPA。

但是并非所有系統應用都可以通過多帶帶依靠CPU/內存使用量度來滿足其SLA。有時候，我們希望除了CPU/內存指標外有更多的指標能用于實現HPA。這樣不僅能保證實現HPA指標的多樣性，還可以通過多指標對系統應用做HPA，以更好地處理突發事件并確保高可用性。

02

HPA原理

對k8s比較熟悉的人，都知道k8s集群里的應用在調度和擴縮容的時候都有自己的一套算法，自動彈性伸縮的原理是怎樣的呢，下面舉一個實際例子進行闡述。

假設存在一個叫A的Deployment，包含3個Pod，每個副本的Request值是1核，當前3個Pod的CPU利用率分別是60%、70%與80%，此時我們設置HPA閾值為50%，最小副本為3，最大副本為10。

接下來我們將上述的數據帶入公式中：

總的Pod的利用率是60%+70%+80% = 210%；
當前的Target是3；
算式的結果是70%，大于50%閾值，因此當前的Target 數目過小，需要進行擴容；
重新設置，此時算式的結果為42%低于50%，判斷還需要擴容兩個容器；
此時HPA設置Replicas為5，進行Pod的水平擴容。

03

影響HPA的細節

經過前面的推演，可以協助我們快速理解HPA最核心的原理，不過上面的推演結果和實際情況下是有所出入的，如果我們進一步試驗的話，會發現 Replicas最終的結果是6而不是5。這是由于 HPA 中一些細節的處理導致的，主要包含如下三個主要的方面：

3.1 噪聲處理

通過前面的公式可以發現，Target的數目很大程度上會影響最終的結果，而在Kubernetes中，無論是變更或者升級，都更傾向于使用Recreate而不是Restart的方式進行處理。

這就導致了在Deployment的生命周期中，可能會出現某一個時間，Target會由于計算了Starting或者 Stopping的Pod而變得很大。這就會給HPA的計算帶來非常大的噪聲，在HPA Controller的計算中，如果發現當前的對象存在Starting或者Stopping的Pod會直接跳過當前的計算周期，等待狀態都變?yōu)镽unning再進行計算。

3.2 冷卻周期

HPA控制器觀測資源使用率并作出決策是有周期的，執行是需要時間的，在執行自動伸縮過程中metrics不是靜止不變的，可能降低或者升高，如果執行太頻繁可能導致資源的使用快速抖動，因此控制器每次決策后的一段時間內不再進行新的決策。

在彈性伸縮中，冷卻周期是不能逃避的一個話題，很多時候我們期望快速彈出與快速回收，而另一方面，我們又不希望集群震蕩，所以一個彈性伸縮活動冷卻周期的具體數值是多少，一直被開發者所挑戰。在HPA中，默認的擴容冷卻周期是3min，縮容冷卻周期是5min?？梢酝ㄟ^調整kube-controller-manager組件啟動參數設置冷卻時間：

--horizontal-pod-autoscaler-downscale-delay擴容冷卻

--horizontal-pod-autoscaler-upscale-delay縮容冷卻

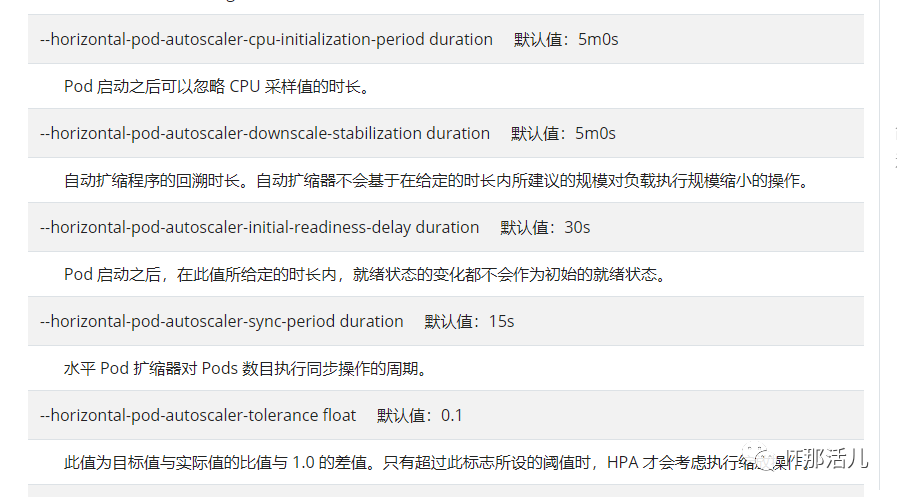

針對不同的k8s版本，可以參考相應k8s版本kube-controller-manager組件關于HPA的啟動參數：

3.3 邊界值計算

我們回到剛才的計算公式，第一次我們算出需要彈出的容器數目是 5，此時擴容后整體的負載是42%，但是我們似乎忽略了一個問題：

一個全新的 Pod啟動會不會自己就占用了部分資源？

此外，8%的緩沖區是否就能夠緩解整體的負載情況？

要知道當一次彈性擴容完成后，下一次擴容要最少等待3分鐘才可以繼續擴容。為了解決這些問題，HPA引入了邊界值，目前在計算邊界條件時，會自動加入10%的緩沖，這也是為什么在剛才的例子中最終的計算結果為6的原因。

04

HPA 的API版本

目前HPA已經支持三大版本：autoscaling/v1、autoscaling/v2beta1和autuscaling/v2beta2 三個大版本。

API的v1版本，在當前穩定版本（autoscaling/v1）中只支持基于 CPU 指標的擴縮。
API的beta版本，autoscaling/v2beta1版和autuscaling/v2beta2版引入了基于內存和自定義指標的擴縮，在autoscaling/v2beta1中增加支持custom metrics，在 autoscaling/v2beta2 中增加支持 external metrics。

05

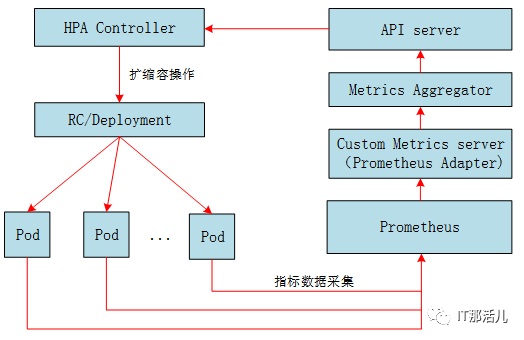

實現流程圖

關鍵組件介紹：

Prometheus：采集Pod的性能指標數據。
Custom Metrics server：從Prometheus中采集性能指標數據。它是資源指標數據的聚合器，實現了自定義指標API（Resource Metres API），通過Kubernetes的Custom Metrics server（Prometheus Adapter)層將自定義指標HPA注冊Maste API server中，以/apis/custom.metrics.k8s.io路徑提供指標數據。
HAI Controler：為APA控制器，通過自定義指標API從API Server中獲取指標數據，以決策擴縮容操作。

06

安裝

組件包括Prometheus，Metrics server，Custom Metrics server（prometheus-adapter），如果集群已經安裝了Prometheus，Metrics server，只需安裝Custom Metrics server即可。

6.1 安裝Custom Metrics server

測試環境當中已經安裝了Prometheus，Metrics server，這里只需安裝Custom Metrics server即可，下載prometheus-adapter的helm chart，使用helm一鍵部署。

編輯values.yaml添加平臺Prometheus.service地址，使用如下命令一鍵部署：

helm install  prometheus-adapter --namespace monitoring ../prometheus-adapter/ -f values.yaml

6.2 配置

我們可以將Prometheus中的任何一個指標都用于HPA，但是前提是我們能通過查詢語句將它拿到（包括指標名稱和其對應的值）。

Prometheus適配器在configmap里配置了如何從prometheus獲取數據，并與k8s的資源做對應，以及如何在api接口中展示的規則。

07

驗證

列出prometheus提供的自定義指標，發現所有Prometheus里能查看的監控指標在這里都被獲取到了。

kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1" | jq .

獲取monitoring命名孔徑下所有Pod的FS使用率：

kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/monitoring/pods/*/fs_usage_bytes" | jq .

從自定義metrics API中獲取每秒請求總數。

例如Prometheus監控的應用，暴露了名為http_requests_total的自定義指標。Prometheus適配器刪除_total后綴，并將度量標記為計數器度量(counter metric)。

kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pods/*/http_requests" | jq .

{
"kind": "MetricValueList",
"apiVersion": "custom.metrics.k8s.io/v1beta1",
"metadata": {
"selfLink": "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pods/%2A/http_requests"
},
"items": [
{
"describedObject": {
"kind": "Pod",
"namespace": "default",
"name": "podinfo-6c994884cf-m6l6m",
"apiVersion": "/v1"
},
"metricName": "http_requests",
"timestamp": "2020-10-09T03:01:01Z",
"value": "1072m"
},
{
"describedObject": {
"kind": "Pod",
"namespace": "default",
"name": "podinfo-6c994884cf-pns2n",
"apiVersion": "/v1"
},
"metricName": "http_requests",
"timestamp": "2020-10-09T03:01:01Z",
"value": "1035m"
}
]
}

自定義API SERVER收到請求后會從Prometheus里面查詢http_requests_total的值，然后把這個值換算成一個以時間為單位的請求率。

m代表milli-units，例如1035m代表1035 milli-requests（就是大約1個請求），用十進制表示為 1.035?？赡芏攘恐笜?biāo)API將返回沒有后綴的整數，否則返回以千分單位的數量。

這意味著我們可能會看到你的度量指標在1和1035m（也就是在十進制記數法中的 1 和 1.035之間波動）。

7.1 創建HPA

基于pod/svc/CPU/memory創建HPA：

apiVersion: autoscaling/v2beta2
kind: HorizontalPodAutoscaler
metadata:
name: podinfo-hpa-f
namespace: default
spec:
scaleTargetRef:
apiVersion: apps/v1
kind: Deployment
name: podinfo
minReplicas: 1
maxReplicas: 5
metrics:
- type: Resource
resource:
name: cpu
target:
type: Utilization
averageUtilization: 80
- type: Resource
resource:
name: memory
target:
type: AverageValue
averageValue: 200Mi
- type: Pods
pods:
metric:
name: http_requests
target:
type: AverageValue
averageValue: 50
- type: Object
object:
metric:
name: http_requests
describedObject:
apiVersion: v1
kind: service
name: podinfo
target:
type: Value
value: 50

一個HPA中可以定義多種指標，如果定義多個指標將針對每種類型指標都計算Pod副本數量，取最大的進行擴縮容。

換句話說，系統會根據CPU和pod的自定義指標計算，在每個調度周期（默認為30s）都會計算出一個縮放的推薦值并記錄下來，在每次計算縮放值時都會查看歷史的推薦值，從最近的一段歷史推薦值中挑選最大的，任何一個達到了都進行擴容。

上面HPA相關配置如下：

1）scaleTargetRef：自動擴容縮容的對象，可以是Deployment或者ReplicaSet，這里寫具體的Deployment的名稱。

2）metrics：這里是指標的目標值。在type中定義類型；通過target來定義指標的閾值，系統將在指標達到閾值的時候出發擴縮容操作。

3）可以指定資源度量指標使用絕對數值或者百分比，需要將 target 類型 AverageUtilization（百分比）替換成AverageValue（絕對數值），同時將target.averageUtilization替換成target.averageValue并設定相應的值。百分比適用于cpu/內存指標。

4）metrics中的type有如下類型：

Resource：基于資源的指標，可以是CPU或者是內存，如果基于這個類型的指標來做只需要部署Metric-server即可，不需要部署自定義APISERVER。
Pods：基于Pod的指標，系統將對Deployment中的全部Pod副本指標進行平均值計算，如果是Pod則該指標必須來源于Pod本身。
Object：基于Ingress或者其他自定義指標，比如ServiceMonitor。它的target類型可以是Value或者AverageValue（根據Pod副本數計算平均值）。

7.2 壓測服務并驗證HPA

以每秒200個請求的速度為podinfo服務加壓，

[root@ysgz-33 home]# ./bin/hey -n 10000 –q 2 -c 100 http://10.3.37.189:9898

一段時間后發現podinfo服務的pod數量增加了，撤掉加壓，過一會兒pod數量發生了縮減。

可以通過kubectl describe hpa 命令查看當前影響HPA的各種狀態條件信息。

使用 autoscaling/v2beta2 格式的 HorizontalPodAutoscale時，可以看到Kubernetes為 HPA設置的狀態條件（Status Conditions）。

這些狀態條件可以顯示當前HPA是否能夠執行擴縮以及是否受到一定的限制。status.conditions字段展示了這些狀態條件：

AbleToScale表明HPA是否可以獲取和更新擴縮信息，以及是否存在阻止擴縮的各種回退條件。
ScalingActive表明HPA是否被啟用（即目標的副本數量不為零）以及是否能夠完成擴縮計算。當這一狀態為False時，通常表明獲取度量指標存在問題。
ScalingLimitted 表明所需擴縮的值被HPA所定義的最大或者最小值所限制。（即已經達到最大或者最小擴縮值）

08

擴展

本次測試使用的壓測工具安裝。

hey壓測工具安裝：

yum install golang -y
export GOROOT=/usr/lib/golang
export GOPATH=/home

# 生效配置：

source /etc/profile

cd /home
go get -u github.com/rakyll/hey
go install github.com/rakyll/hey
./bin/hey -n 10000 -q 10 -c 50 http://地址

使用域名時，注意添加本地域名解析：

-n 請求次數

-q 請求速度

-c 請求并發數

09

總結

9.1 在集群中做了這樣一個配置后，集群可支持一個HPA中定義多種指標（cpu/內存，訪問量及其他Prometheus能獲取的指標）實現HPA；

9.2 如果定義了多種指標，系統會根據CPU和pod的自定義指標計算，在每個調度周期（默認為30s）都會計算出一個縮放的推薦值并記錄下來，在每次計算縮放值時都會查看歷史的推薦值，從最近的一段歷史推薦值中挑選最大的，任何一個達到了都進行擴容。
