負載均衡可以采用硬件設備（例如常常聽見的F5），也可以采用軟件負載

商用硬件負載設備成本通常較高（一臺幾十萬甚至上百萬），所以一般情況下會采用軟件負載.

軟件負載解決的兩個核心問題是：選誰、轉發，其中最著名的是lvs .

英文全稱是Linux Virtual Server，即Linux 虛擬服務器

Linux2.4內核以后，LVS已經是 Linux標準內核的一部分

可以將請求分發給后端真實服務器處理

提供了多種調度算法

輪詢調度（Round-RobinScheduling）

加權輪詢調度（WeightedRound-Robin Scheduling）

最小連接調度（Least-ConnectionScheduling）

加權最小連接調度（WeightedLeast-Connection Scheduling）

基于局部性的最少鏈接（Locality-BasedLeast Connections  Scheduling）

目標地址散列調度（DestinationHashing Scheduling）

源地址散列調度（SourceHashing Scheduling）

最短預期延時調度（ShortestExpected Delay Scheduling）

不排 隊 調 度 （ Never Queue Scheduling ）對應:rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq

有三種轉發規則

NAT：簡單理解，就是數據進出都通過LVS，性能不是很好。

TUNL：簡單理解：隧道

DR:最高效的負載均衡規則

最前端的負載均衡層，用Load Balancer 表示

中間的服務器集群層，用Server Array 表示

最底端的數據共享存儲層，用Shared Storage 表示

在用戶看來，所有的內部應用都是透明的，用戶只是在使用一個虛擬服務器提供的高性能服務

因為所有的請求都要經過負載均衡，所以負載均衡必然是非常重要，不能掛掉，說白了就是要 keep the lvs alived。

提供的功能就是可以配置2 臺LVS，一臺主機，一臺備機。并且檢測任何一個節點是否還活著。

(1)定義

keepalived是集群管理中保證集群高可用的一個服務軟件，其功能類似于heartbeat，用來防止單點故障。

(2)工作原理

將N臺提供相同功能的路由器組成一個路由器組，這個組里面有一個master和多個backup，master上面有一個對外提供服務的

vip（該路由器所在局域網內其他機器的默認路由為該vip），master會發組播，當backup收不到vrrp包時就認為master宕掉了，

這時就需要根據VRRP的優先級來選舉一個backup當master。這樣的話就可以保證路由器的高可用了。

(3)VPPR協議

keepalived是以VRRP協議為實現基礎的，VRRP全稱VirtualRouter Redundancy Protocol，即虛擬路由冗余協議。

虛擬路由冗余協議，可以認為是實現路由器高可用的協議，即將N臺提供相同功能的路由器組成一個路由器組，這個組里面有一個

master和多個backup，master上面有一個對外提供服務的vip（該路由器所在局域網內其他機器的默認路由為該vip），master

會發組播，當backup收不到vrrp包時就認為master宕掉了，這時就需要根據VRRP的優先級來選舉一個backup當master

抗負載能力強，因為lvs 工作方式的邏輯是非常之簡單，而且工作在網絡4 層僅做請求分發之用，沒有流量，所以在效率上基本不需要太過考慮。

有完整的雙機熱備方案，當節點出現故障時，lvs會自動判別，所以系統整體是非常穩定的。

基本上能支持所有應用，因為lvs 工作在 4層，所以它可以對幾乎所有應用做負載均衡，包括http、數據庫等等。

lvs是四層負載均衡，也就是說建立在OSI 模型的第四層——傳輸層之上

傳輸層上有TCP/UDP，lvs支持 TCP/UDP的負載均衡

因為LVS 是四層負載均衡，因此它相對于其它高層負載均衡的解決辦法，比如 DNS 域名輪流解析、應用層負載的調度、客戶端的調度等，它的效率是非常高的

lvs的轉發可以通過修改 IP地址實現（NAT模式）

lvs的轉發還可以通過修改直接路由實現（DR模式）

負載度   lvs 優于nginx

穩定度   lvs 優于nginx

服務器性能要求lvs 優于 nginx

網絡層數的效率lvs 優于 nginx

功能多少  nginx 優于lvs

各個軟件及其版本信息如下：

軟件

版本

Centos系統

Nginx1.16.0

LVSipvsadm-1.27-7.el7.x86_64

Keepalivedkeepalived.x86_64 0:1.3.5-8.el7_6

節點分配及角色如下：

節點

192.192.192..154 lvs master

192.192.192..155 lvs slave

192.192.192..150 nginx1

192.192.192..151 nginx2

同時特別注意這里設置的VIP地址為：192.192.192..100，VIP也即虛擬的IP地址，即當外部請求所訪問的IP地址.

基于上述的環境，部署的架構如下：

特別注意：

由于是采用DR模式，也即當用戶請求發送到VIP時，LVS會根據所設置的負載均衡算法將請求轉發到具體的Nginx服務器（RealServer）上，而當具體的Nginx服務器處理完后是直接將結果返回給用戶。所以在具體的Nginx服務器是要設置回環的IP，即在lo網卡上設置VIP的地址。

（1）首先在lvsmaster節點和slave節點關閉防火墻以及安裝lvs和keepalived

關閉lvsmaster和slave節點上的訪火墻：

systemctlstop firewalld

systemctldisable firewalld

yuminstall ipvsadm

yuminstall keepalived

（2）在nginx1和nginx2節點上安裝nginx：

#添加nginx的yum源

rpm-ivhhttp://nginx.org/packages/centos/7/noarch/RPMS/nginx-release-centos-7-0.el7.ngx.noarch.rpm

# 安裝

yuminstall nginx

安裝完成nginx后，編輯其默認頁面，加上特定的信息，這樣才能判斷請求到底是哪個nginx處理的，即：

vi/usr/share/nginx/html/index.html

對于nginx1加上150字樣，nginx2加上151字樣，即：

當直接訪問nginx1時，效果為：當直接訪問nginx2時，效果為

（3）在lvsmaster節點和lvsslave節點配置keepalived信息：

首先配置lvsmaster節點：

編輯如下文件：

[root@c6-yz-htsb-sc01~]# cat /etc/keepalived/keepalived.conf

!Configuration File for keepalived

#全局配置

global_defs{

#郵件通知信息

#  notification_email {

#定義收件人

#    [email protected]

#    [email protected]

#    [email protected]

#  }

#定義發件人

#  notification_email_from [email protected]

#SMTP服務器地址

#  smtp_server 192.168.200.1

#  smtp_connect_timeout 30

#路由器標識，一般不用改，也可以寫成每個主機自己的主機名

router_id LVS_DEVEL

#  vrrp_skip_check_adv_addr

#  vrrp_strict

#  vrrp_garp_interval 0

#  vrrp_gna_interval 0

}

#定義用于實例執行的腳本內容，比如可以在線降低優先級，用于強制切換

vrrp_scriptchk_nginx {

script "/etc/keepalived/nginx_check.sh"

interval 2

weight -20

}

#一個vrrp_instance就是定義一個虛擬路由器的，實例名稱

vrrp_instanceVI_1 {

#定義初始狀態，可以是MASTER或者BACKUP

state MASTER

#工作接口，通告選舉使用哪個接口進行

interface eth0

#虛擬路由ID，如果是一組虛擬路由就定義一個ID，如果是多組就要定義多個，而且這個虛擬

#ID還是虛擬MAC最后一段地址的信息，取值范圍0-255

virtual_router_id 51

#如果你上面定義了MASTER,這里的優先級就需要定義的比其他的高

priority 100

#通告頻率，單位為秒

advert_int 1

mcast_src_ip=134.134.134.154

#通信認證機制，這里是明文認證還有一種是加密認證

authentication {

auth_type PASS

auth_pass 1111

}

#設置虛擬VIP地址，一般就設置一個，在LVS中這個就是為LVS主機設置VIP的，這樣你就不用自己手動設置了

virtual_ipaddress {

#IP/掩碼 dev配置在哪個網卡

134.134.134.163

}

#追蹤腳本，通常用于去執行上面的vrrp_script定義的腳本內容

track_script {

chk_nginx

}

}

#定義LVS集群服務，可以是IP+PORT；也可以是fwmark數字，也就是防火墻規則

#所以通過這里就可以看出來keepalive天生就是為ipvs而設計的

virtual_server134.134.134.163 80 {

delay_loop 6

# 算法

lb_algo rr

# LVS的模式

lb_kind DR

#子網掩碼，這個掩碼是VIP的掩碼

nat_mask 255.255.255.0

#持久連接超時時間

persistence_timeout 50

#定義協議

protocol TCP

#后端應用服務器 IPPORT

real_server 134.134.134.154 80 {

# 權重

weight 1

# 針對應用服務器做健康檢查的方法

TCP_CHECK {

# 連接超時時間

connect_timeout 3

# 嘗試次數

nb_get_retry 3

# 每次嘗試之間間隔幾秒

delay_before_retry 3

}

}

nginx進程檢測腳本：

#!/bin/bash

A=`ps-C nginx --no-header | wc -l`

if [$A -eq 0 ];then

/usr/sbin/nginx #嘗試重新啟動nginx

sleep 2 #睡眠2秒

if [ `ps -C nginx --no-header | wc -l` -eq 0 ];then

killall keepalived #啟動失敗，將keepalived服務殺死。將vip漂移到其它備份節點

fi

分別啟動lvsmaster和slave的keepalived，并且設置為開機自啟動：

systemctlstart keepalived

systemctlenable keepalived

此時在lvsmaster節點查看IP地址情況：

ip a

在nginx服務器上設置回環IP：

由于服務器重啟后設置的回環IP會失效，所以將設置的內容放在腳本lvs-rs.sh中，內容如下：

#!/bin/bash

echo"1" >/proc/sys/net/ipv4/conf/lo/arp_ignore

echo"2" >/proc/sys/net/ipv4/conf/lo/arp_announce

echo"1" >/proc/sys/net/ipv4/conf/all/arp_ignore

echo"2" >/proc/sys/net/ipv4/conf/all/arp_announce

sysctl-w net.ipv4.ip_forward=1

ifconfiglo:0 134.134.134.163 broadcast 134.134.134.163 netmask255.255.255.255 up

routeadd -host 134.134.134.163 dev lo:0

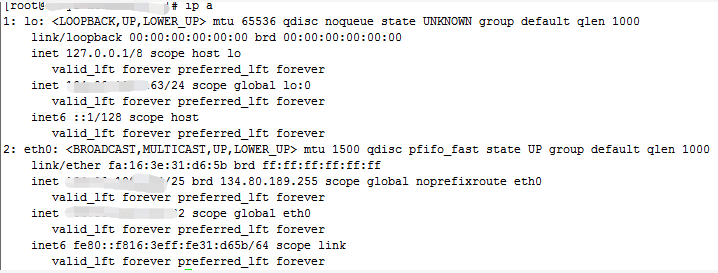

執行后，查看IP信息，可以在lo網卡中看到VIP的信息，即：
