帶大家一起深入Tomcat容器架構剖析

IT那活兒發布于2023-01-11 13:20 / 620人閱讀

一、web容器簡介

概念

1）服務器：安裝了服務器軟件的計算機

2）服務器軟件：接收用戶的請求，處理請求，做出響應

3）web服務器軟件：在web服務器軟件中，可以部署web項目，讓用戶通過瀏覽器來訪問這些項目

常見Web服務器軟件

1) webLogic：oracle公司，大型的JavaEE服務器，支持所有的JavaEE規范，收費的。

2) webSphere：IBM公司，大型的JavaEE服務器，支持所有的JavaEE規范，收費的。

3) JBOSS：JBOSS公司的，大型的JavaEE服務器，支持所有的JavaEE規范，收費的。

4) Tomcat：Apache基金組織，中小型的JavaEE服務器，僅僅支持少量的JavaEE規范servlet/jsp。開源的，免費的。

二、HTTP協議必知必會

HTTP 和 HTML 有什么區別？

HTTP是協議規范HTML是超文本標記語言用來規范顯示格式。

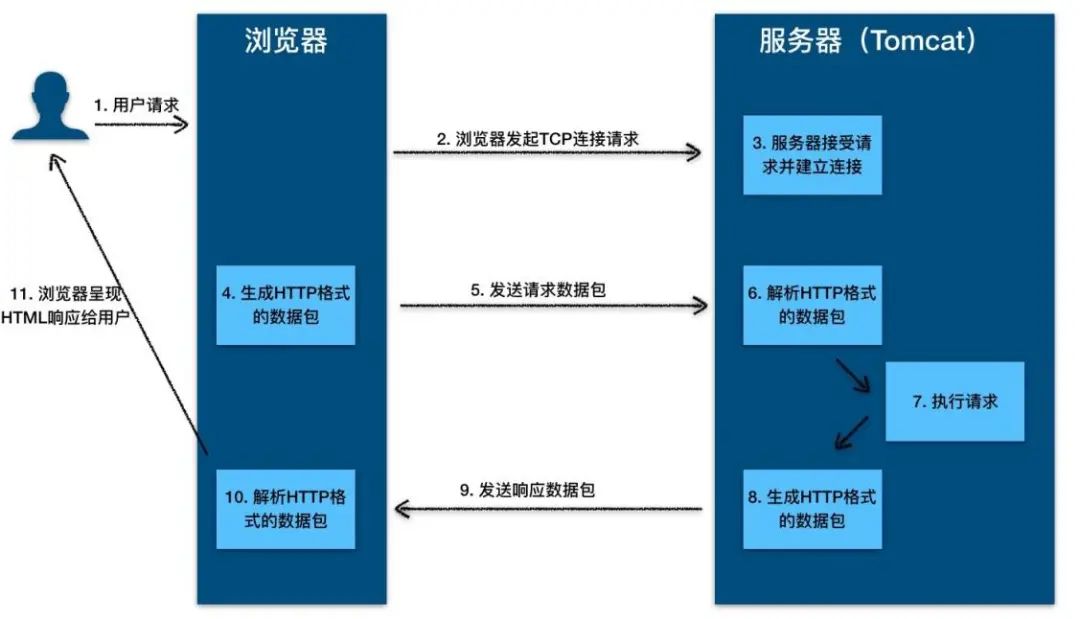

http工作原理

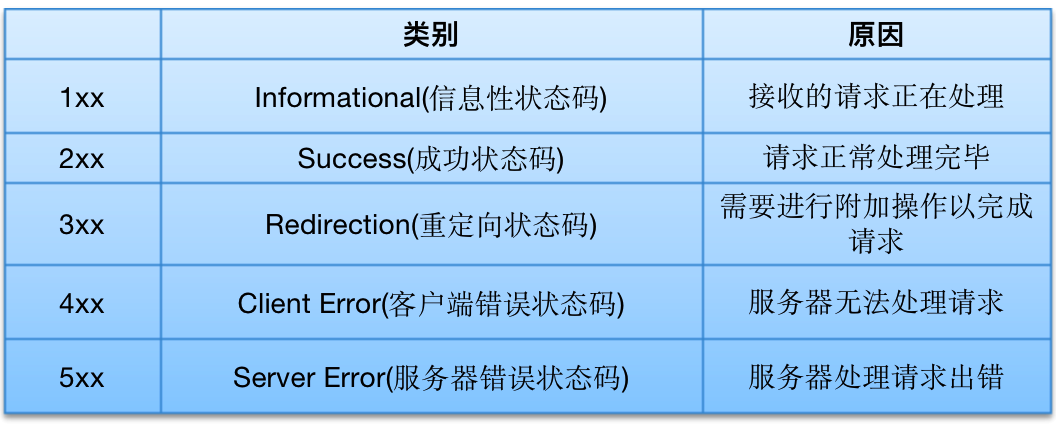

http協議

三、Tomcat系統架構

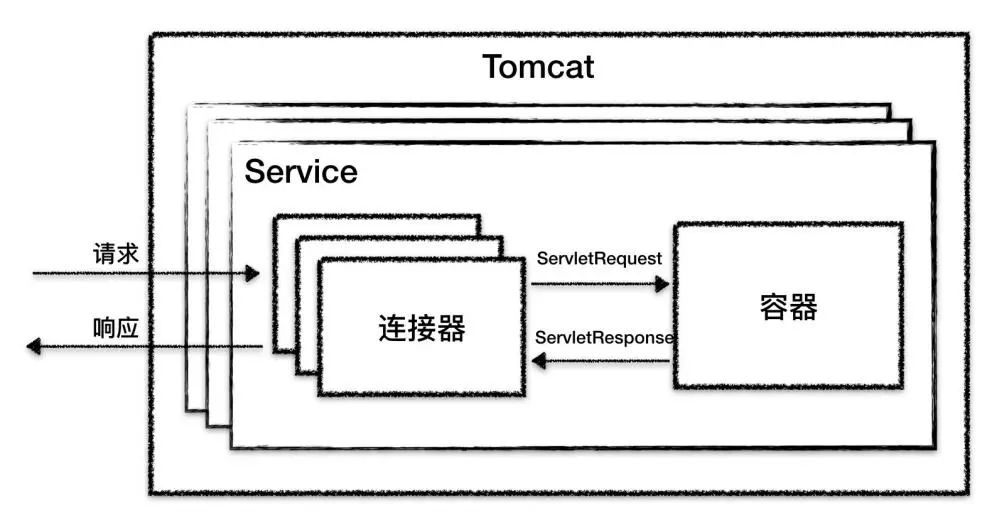

Tomcat總體架構

Tomcat 的2 個核心功能：

1) 處理Socket 連接，負責網絡字節流與Request 和Response 對象的轉化。

加載和管理Servlet，以及具體處理Request 請求。

2) Tomcat設計了兩個核心組件連接器（Connector）和容器（Container）來分別做這兩件事情。連接器負責對外交流，容器負責內部處理。

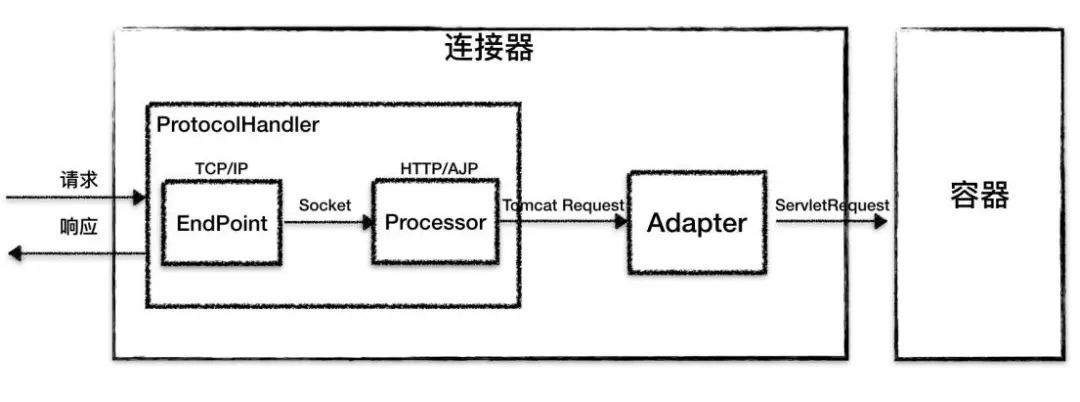

連接器

我們可以把連接器的功能需求進一步細化，比如：

監聽網絡端口。

接受網絡連接請求。

讀取請求網絡字節流。

根據具體應用層協議（HTTP/AJP）解析字節流，生成統一的Tomcat Request對象。

將Tomcat Request對象轉成標準的ServletRequest。

調用Servlet 容器，得到ServletResponse。

將ServletResponse轉成TomcatResponse 對象。

將TomcatResponse 轉成網絡字節流。

將響應字節流寫回給瀏覽器

---->綜上得到三個高內聚的功能

1.網絡通信。

2.應用層協議解析。

3.Tomcat Request/Response與ServletRequest/ServletResponse的轉化

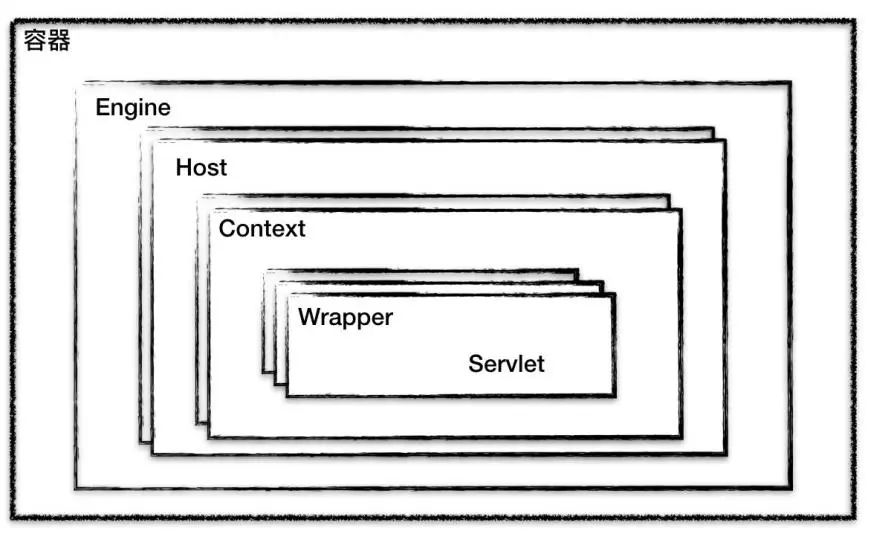

容器

tomcat打破雙親委派加載機制

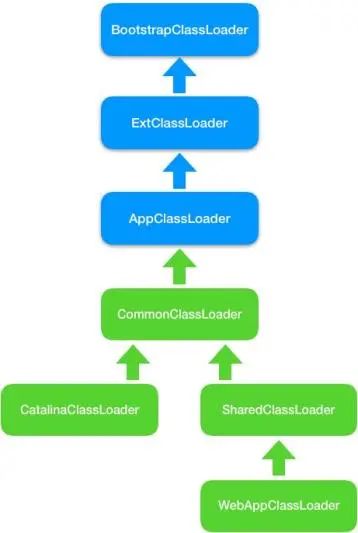

Tomcat類加載器的層次結構

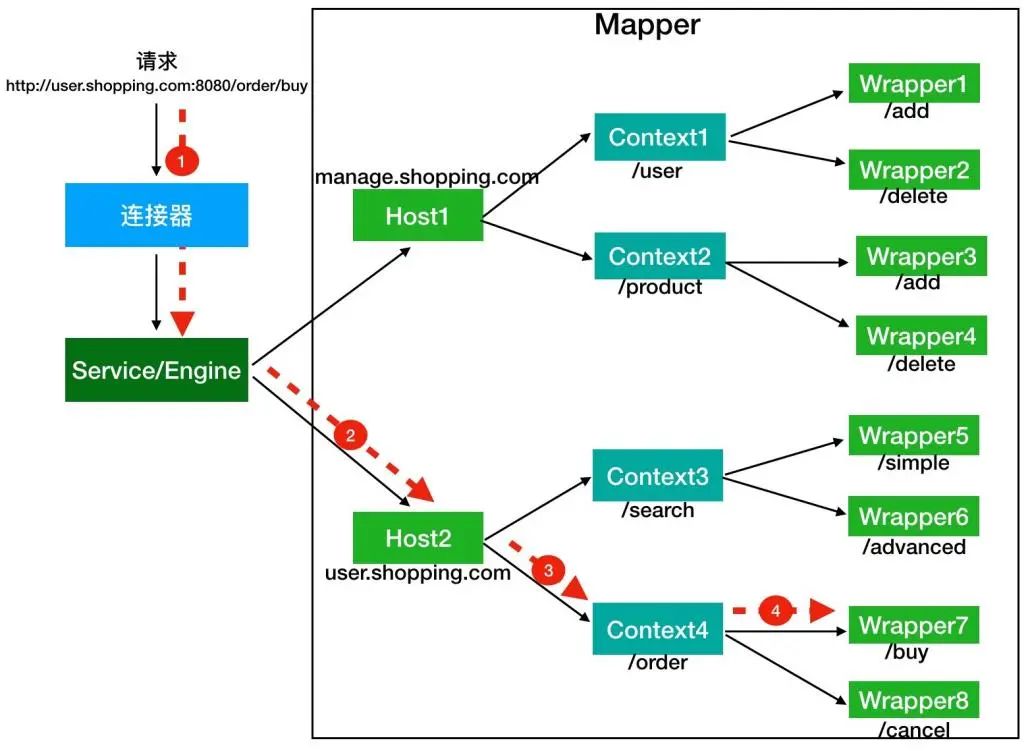

請求定位Servlet的過程

1）首先，根據協議和端口號選定Service 和Engine

2）然后，根據域名選定Host

3）之后，根據URL 路徑找到Context 組件

4）最后，根據URL 路徑找到Wrapper（Servlet）

四、性能優化

清理你的tomcat
清理不必要的Web應用
清理XML配置文件
清理JAR文件（web lib目錄不應該出現servlet或者tomcat自身的jar包 provided）
清理其他文件（比如log日志，work目錄下的class）
禁止 Tomcat TLD 掃描
關閉 WebSocket 支持
關閉 JSP 支持
禁止 Servlet 注解掃描
并行啟動多個 Web 應用

CMSvs G1，G1的兩大特點：

（1）G1可以并發完成大部分GC的工作，這期間不會“Stop-The-World”。

（2）G1使用非連續空間，這使G1 能夠有效地處理非常大的堆。此外，G1可以同時收集年輕代和年老代。G1并沒有將Java堆分成三個空間（Eden、Survivor和Old），而是將堆分成許多（通常是幾百個）非常小的區域。這些區域是固定大小的（默認情況下大約為2MB）。每個區域都分配給一個空間。G1 收集器的Java 堆如下圖所示

問題：

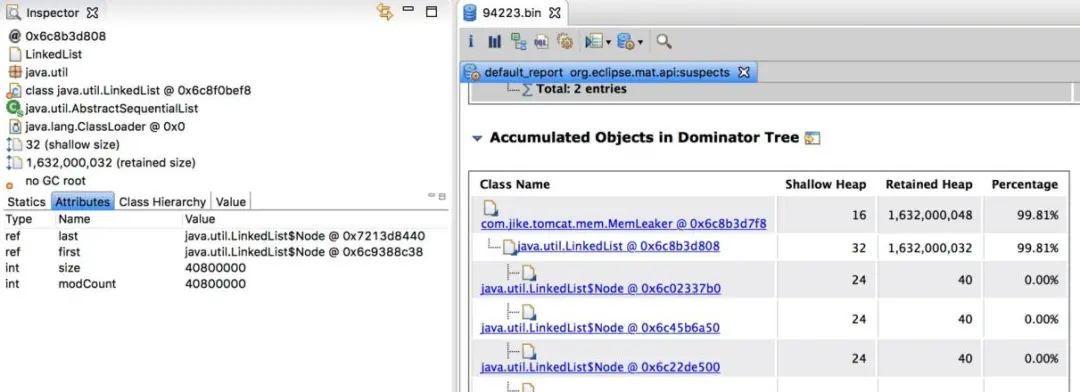

1.什么是內存泄漏

2.什么是內存溢出（java.lang.OutOfMemoryError:Java heap space）

1）內存泄漏

2）配置問題

3）過度使用finalize

gc問題的分析與解決

1. 使用jstat命令觀察gc的過程

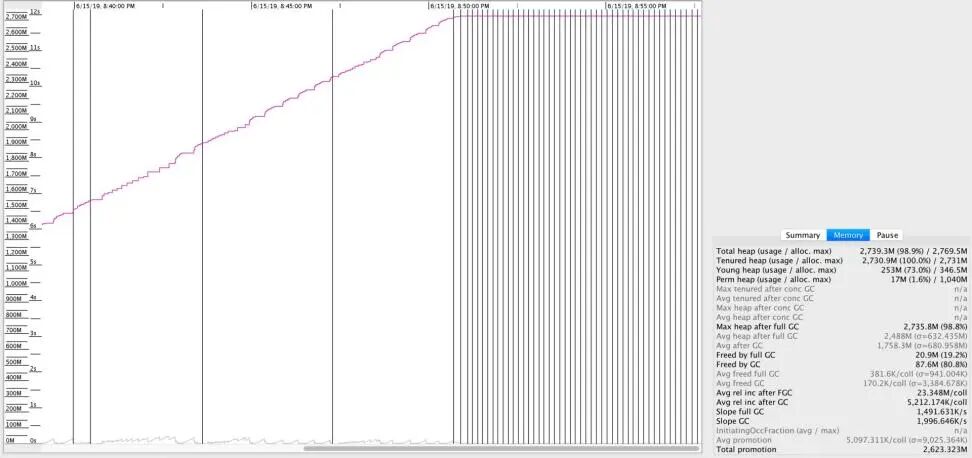

2. 通過GCViewer 工具查看GC 日志，用GCViewer 打開程序指定輸出的gc.log，會看到這樣的圖：
